Blum Opschroef potscharnier zwart - Soft-close - Opliggend - 71B9550 ONS - Voor dikke deuren

Blum Opschroef potscharnier - Soft-close - Opliggend - 71B9550 ONS - Voor dikke deuren

Dit zwarte Blum scharnier voor dikke deuren is de ideale keuze voor wie op zoek is naar kwaliteit en gebruiksgemak voor hun kastdeuren. Dit scharnier is ontworpen voor extra dikke deuren tot 32mm.

Technische Specificaties

• Potmaat Blum-scharnieren: 35mm
• Systeem: Clip Top Blumotion
• Deurpositie: Opliggend / Voorliggend / Opdek
• Boordiepte: Minimaal 13mm
• Openingshoek: 95° graden
• Toepassing: Dikke deuren van 16 t/m 32mm
• Montagewijze: Met 3,5mm schroeven
• Voorzien softclose-functie

Aanslagsoorten

Bij het kiezen van het juiste scharnier is het essentieel om de aanslagsoort van je deur te begrijpen. Voor dit scharnier zijn er drie aanslagopties:

• Opliggend: Kastdeur ligt volledig voor de kast
• Halfopliggend: Kastdeur ligt half voor de kast
• Inliggend: Deur valt tussen beide zijwanden

Montageplaat

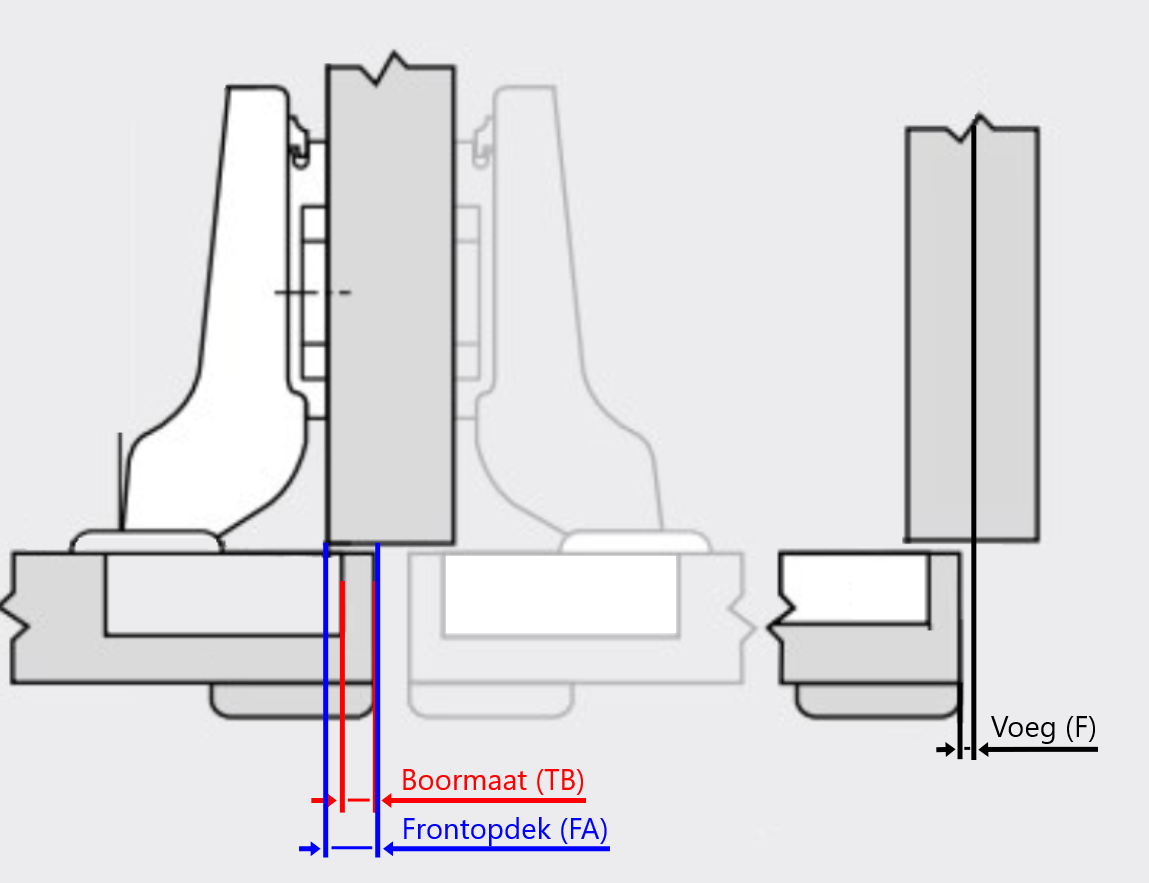

De verdikking van de montageplaat bij opliggende scharnieren van Blum, is afhankelijk van het frontopdek (FA) (zie afbeelding). Hierbij dien je rekening te houden met een minimale voeg, die afhankelijk is van de dikte van de deur. De minimale voeg vind je in onderstaande tabel.

Zodra je de frontopdek hebt bepaald, kun je in onderstaande afbeelding vinden welke verdikking (MD) er bij deze frontopdekmaat past, en welke boormaat je hiervoor dient te gebruiken.

Rekenvoorbeeld

Wil je een frontopdek van 16mm (FA), dan gebruik je een 0mm montageplaat (MD) en een boormaat van 5mm (TB).

Bij de keuze uit twee verschillende verdikkingen (bij bijvoorbeeld frontopdek 14mm of 15mm), adviseren wij om te kiezen voor de kleinste montageplaat.

In de meeste gevallen volstaat de 0mm montageplaat.
